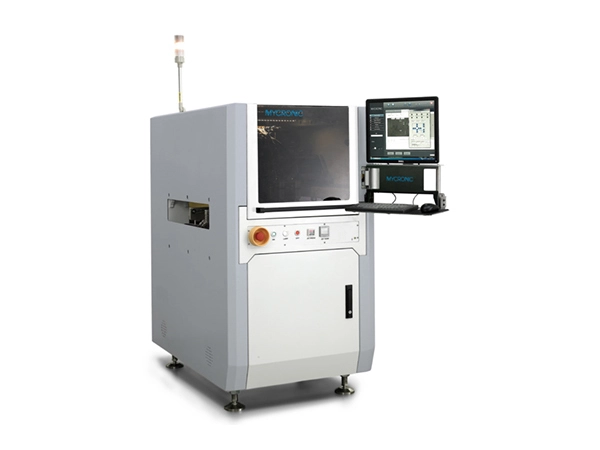

يستوعب نظام الطباعة النفاث لمعجون اللحام MYJ10X مركبات ثنائي الفينيل متعدد الكلور غير المستوية (مع فروق ارتفاع أقل من 0.4 مم) ويوفر سمك معجون لحام يمكن التحكم فيه، مما يسمح للمستخدمين بتحديد سمك مختلف في مواقع مختلفة. وهو يدعم الطباعة مباشرة على المكونات — مما يجعله مناسبًا لعمليات التجميع ثلاثية الأبعاد/المكدسة — ويوفر كفاءة عالية من خلال التخلص من الحاجة إلى قوالب الاستنسل.
- لا يوجد استنسل مطلوب؛ مناسبة بشكل خاص للتطبيقات التي تتطلب أشكال وصلات لحام محددة
- البرمجة السريعة والتحقق من المنتجات المختلفة
- قادر على التعامل مع الاختلافات الكبيرة في حجم اللحام بين الوسادات المتجاورة على نفس المنتج
- يدعم بسهولة تطبيقات توزيع لحام PoP (حزمة على حزمة).
- لا حاجة للتنظيف. صيانة سهلة للغاية
- مناسب بشكل خاص للمنتجات ذات كثافة التكامل العالية
- توزيع مرن مناسب للمنتجات ذات الأسطح غير المستوية (ارتفاعات مختلفة)؛ التحكم الدقيق في حجم اللحام
| المعلمات الأساسية | منصة نفث معجون اللحام MYJ10X |
| أبعاد | 770 × 1200 × 1400 ملم (العرض × العمق × الارتفاع) |
| وزن الآلة | 650 كجم (التكوين القياسي) |
| منطقة التوزيع | العرض × العمق = 350 مم × 475 مم (التكوين القياسي) |
| الأعلى. حجم ثنائي الفينيل متعدد الكلور (وضع المسار الواحد) | العرض × العمق = 350 مم × 475 مم |
| الأعلى. حجم ثنائي الفينيل متعدد الكلور (وضع المسار المزدوج) | العرض × العمق = 350 مم × 210 مم (مسار مزدوج متزامن) |
| الناقل | الارتفاع 890-965 ملم؛ اتصالات SMEMA القياسية؛ يتوفر خيار المسار المزدوج |
| سعة تحميل الناقل (بما في ذلك التركيبات) | 3 كجم (التخصيص مطلوب للأحمال الثقيلة) |
| نطاق تعديل عرض الناقل | مسار واحد: 50-475 ملم؛ مسار مزدوج متزامن: 50-210 ملم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 مم |
| دقة تحديد المواقع | ±30μm @ 3σ (X، Y) |
| التكرار | ±15μm @ 3σ (X، Y) |
| الأعلى. سرعة | 1000 مم/ثانية (X، Y) |
| الأعلى. تسريع | 1 جرام (X، Y) |
|
|
|
| المعلمات الأساسية | صمام نفث معجون اللحام |
| تكوين الصمام AP (صغير) | 215-260 ميكرومتر؛ 2.1-3.2 نل؛ 200 هرتز |
| تكوين الصمام AG (متوسط) | 330-520 ميكرومتر؛ 5-20 نلتر؛ 160-300 هرتز |
| ضغط هواء تغذية المواد | 15.9 رطل لكل بوصة مربعة |
| ارتفاع النفث | 0.6 ± 0.1 ملم |
| نوع الشهادة | م |
