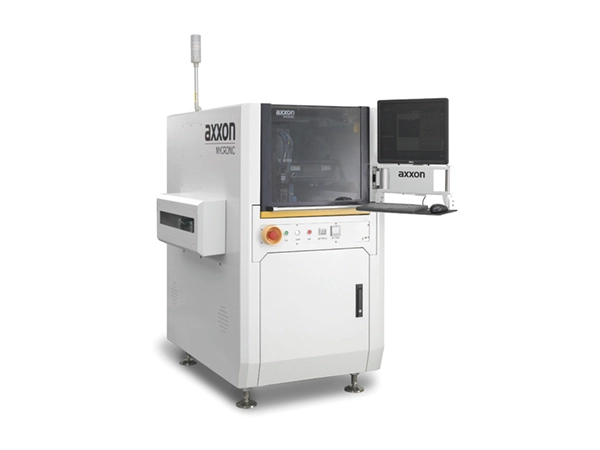

تتعامل سلسلة Au من أنظمة التوزيع عالية السرعة والتلقائية بالكامل والمضمنة مع مجموعة واسعة من تطبيقات التوزيع.
يضمن تصميم الإطار المتكامل الاستقرار الهيكلي، مما يؤدي إلى وقت تشغيل أطول للنظام، وتقليل وقت التوقف عن العمل، وزيادة الكفاءة. يؤدي استخدام المكونات الدولية عالية المستوى إلى تقليل معدلات الفشل وتقليل تكاليف التشغيل بشكل كبير. مع وجود عدد أقل من الأجزاء المعرضة للتآكل، يتم توفير تكاليف الشراء. تضمن المحركات الخطية المتطورة المقترنة بمقاييس خطية بدقة ميكرون للتحكم في الحلقة المغلقة دقة وموثوقية فائقتين.
تستوعب سلسلة Au المنتجات ذات أحجام الركيزة المختلفة. إنه يوفر تكوينًا مرنًا للوحدات الوظيفية، مثل المسارات المزدوجة، والصمامات المزدوجة، وإمكانيات الإمالة، والتدفئة السفلية ثلاثية المراحل. تدعم المنصة متعددة الاستخدامات عمليات التوزيع المتنوعة وأنواع المواد اللاصقة، مما يسمح بتغيير سريع للمنتج. كما أنها تدعم التكوين المرن لصمامات التوزيع المختلفة، بما في ذلك صمامات النفث والصمامات اللولبية.
يقلل من التدخل اليدوي ويعزز معدلات استخدام المعدات. يعمل التحكم الدقيق في حجم المادة اللاصقة وخوارزميات الرؤية الدقيقة على تحسين إنتاجية التوزيع. تعمل محركات المحركات الخطية على تمكين الحركة بشكل أسرع، مما يقلل من وقت السفر غير المنتج.
يلغي الحاجة إلى حركة المحور Z. تصل سرعات النفث الهوائي إلى 250 نقطة/ثانية — أسرع من التوزيع التقليدي بـ 3 إلى 7 مرات — بينما يمكن أن تصل سرعات النفث الكهروضغطي إلى 500 نقطة/ثانية. قادر على توزيع كميات منخفضة تصل إلى 3 nL بتناسق لا يمكن تحقيقه بالطرق التقليدية. تعمل عملية عدم الاتصال على منع اصطدام الإبرة بقطعة العمل، كما أن القدرة على توزيع كميات صغيرة تجعلها مناسبة للمساحات الصغيرة.
| المعلمات الأساسية | Au99S (نظام التوزيع المضمن لصناعة أشباه الموصلات) |
| متطلبات الطاقة | تيار متردد 230 فولت 8 أمبير 50/60 هرتز؛ الآلة: 1.8 كيلو واط؛ التدفئة السفلية: 1.8 كيلو واط |
| متطلبات ضغط الهواء | 90 رطل لكل بوصة مربعة (6 بار) |
| أبعاد | 1050 × 1300 × 1450 ملم (العرض × العمق × الارتفاع) |
| وزن | 1370 كجم |
| معايير الشهادة | م |
| دقة تحديد موضع محور XYZ | XY: ±25 ميكرومتر عند 3σ؛ Z: ±10 ميكرومتر عند 3σ |
| تكرار محور XYZ | XY: ±10 ميكرومتر عند 3σ؛ Z: ±5 ميكرومتر عند 3σ |
| السرعة القصوى | 1500 مم/ثانية (XY) |
| تسريع | 1.5 جرام |
| نظام القيادة | المحرك الخطي (XY) / المحرك المؤازر (Z) |
| سعة تحميل الناقل | 3 كجم |
| نطاق تعديل عرض الناقل | 35-480 ملم |
| سمك ثنائي الفينيل متعدد الكلور | 0-6 ملم |
| بروتوكول الاتصالات | سميما |
| الحد الأدنى من إزالة الحافة | 5.5 ملم |
| السفر بالمحور Z | 40 ملم |
| الأعلى. منطقة التوزيع (حارة واحدة / مزدوجة) | 350 × 480 مم / 350 × 215 مم (العرض × العمق) |
| منطقة إمالة عالية الدقة (مسار فردي/مزدوج) | 245 × 425 ملم / 245 × 180 ملم (العرض × العمق) |
