داخل بيئة معقمة يتم التحكم في مناخها لمنشأة لتصنيع أشباه الموصلات، تشرع رقاقة السيليكون في رحلة عبر مئات خطوات المعالجة المعقدة. في كل مرحلة، يجب أن يكون سطح الرقاقة نظيفًا تمامًا. ولكن بعد تجريد مقاوم الضوء أو الحفر أو الترسيب، تظل الملوثات المجهرية حتمًا - بقايا عضوية، وأكاسيد أصلية، وجزيئات دون الميكرون. يمكن أن يتسبب هؤلاء الأعداء غير المرئيين، الذين يبلغ طولهم بضعة نانومترات فقط، في حدوث عيوب كارثية: دائرة مفتوحة، أو قصر، أو جهاز يفشل في تلبية مواصفات الأداء. إن طرق التنظيف الرطب التقليدية، التي تعتمد على الحمامات الكيميائية والشطف، تكافح للوصول إلى قاع الهياكل ذات النسبة العالية من العرض إلى الارتفاع ويمكن أن تترك بقايا كيميائية هي في حد ذاتها ملوثات. هذا هو التحدي الذي تم إنشاء تكنولوجيا تنظيف بلازما أشباه الموصلات لمواجهته.

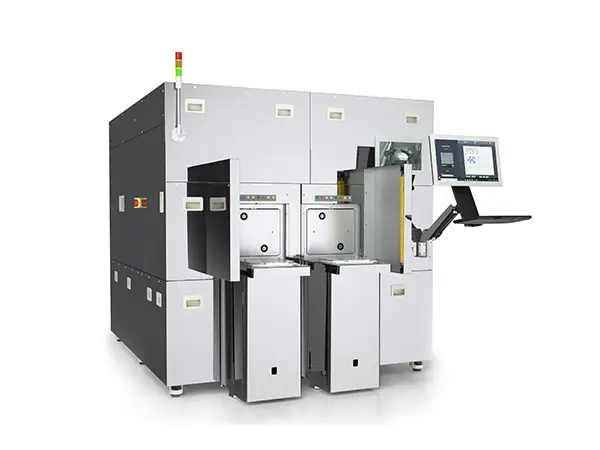

منظف البلازما لأشباه الموصلات عبارة عن قطعة متخصصة من معدات فحص أشباه الموصلات التي تستخدم البلازما - وهو غاز مؤين يحتوي على إلكترونات وأيونات وجذور محايدة - لإزالة التلوث من أسطح أشباه الموصلات دون الإضرار بالمادة الأساسية. وهذه العملية جافة وخالية من المواد الكيميائية وفعالة للغاية في تنظيف الميزات المجهرية التي تتميز بها أجهزة أشباه الموصلات الحديثة. ستوفر هذه المقالة مقدمة تقنية شاملة لأشباه الموصلاتمنظفات البلازما. سنستكشف الفيزياء الأساسية للبلازما، ونحلل المكونات التي تشكل نظامًا نموذجيًا، ونفحص المواصفات الفنية الرئيسية التي تحدد الأداء، ونناقش الدور الحاسم الذي تلعبه معدات فحص أشباه الموصلات هذه في تصنيع أشباه الموصلات وتعبئتها. سواء كنت مهندسًا يحدد معدات جديدة، أو فنيًا يقوم بتشغيل هذه الأدوات، أو تسعى ببساطة إلى فهم تقنية رئيسية في سلسلة توريد أشباه الموصلات، فإن هذه المقالة ستزودك بالمعرفة الأساسية التي تحتاجها.
A منظف بلازما أشباه الموصلاتهي أداة دقيقة تستخدم الخصائص الفريدة للبلازما لتنظيف رقائق أشباه الموصلات وحزم الرقائق وإطارات الرصاص والمكونات الإلكترونية الأخرى. في جوهره، يولد الجهاز تفريغًا كهربائيًا في غاز منخفض الضغط، مما يخلق بيئة شديدة التفاعل. تحتوي هذه البلازما، وهي الحالة الرابعة للمادة، على مزيج معقد من الجزيئات النشطة للغاية: الأيونات التي تقصف السطح فيزيائيًا، والجذور الحرة التي تتفاعل كيميائيًا مع الملوثات، والإلكترونات التي تساعد في الحفاظ على التفريغ. يؤدي الجمع بين الإجراءات الفيزيائية والكيميائية إلى إزالة البقايا العضوية والأكاسيد وتلوث الجسيمات بشكل فعال دون الإضرار بالهياكل الإلكترونية الحساسة.
من المثير للدهشة أن وصف المبدأ الأساسي وراء التنظيف بالبلازما بسيط، ولكنه أنيق في تنفيذه. يتم إخلاء غرفة العملية إلى مستوى فراغ يمكن التحكم فيه. يتم إدخال غاز المعالجة - عادةً الأكسجين، أو الأرجون، أو الهيدروجين، أو خليط - إلى الغرفة. يتم بعد ذلك تطبيق الترددات الراديوية (RF) أو طاقة الميكروويف على الغاز، مما يؤدي إلى تأينه وإنشاء البلازما. داخل البلازما، تتفاعل جذور الأكسجين (O*) بقوة مع الملوثات الهيدروكربونية، وتحولها إلى منتجات ثانوية متطايرة مثل ثاني أكسيد الكربون وبخار الماء، والتي يتم إخلاؤها بعد ذلك بواسطة نظام التفريغ. وفي الوقت نفسه، توفر أيونات الأرجون قصفًا فيزيائيًا يساعد على إزاحة الجزيئات وتنشيط السطح. والنتيجة هي سطح نظيف ومنشط كيميائيًا وجاهز لخطوة التصنيع التالية.
توفر آلية التنظيف هذه العديد من المزايا المهمة. وتكون العملية جافة تمامًا، مما يلغي الحاجة إلى المواد الكيميائية السائلة والتخلص من النفايات المرتبطة بها. كما أنه لطيف بطبيعته، حيث يمكن التحكم بدقة في درجة حرارة البلازما لتجنب الضرر الحراري. والأهم من ذلك، أنه متناحي الخواص، مما يعني أنه يمكنه تنظيف الأسطح في جميع الاتجاهات، بما في ذلك الأجزاء الداخلية من الميزات ذات نسبة العرض إلى الارتفاع العالية التي لا يمكن لحلول التنظيف السائلة الوصول إليها. لهذه الأسباب، أصبح منظف البلازما لأشباه الموصلات قطعة لا غنى عنها من معدات فحص أشباه الموصلات في التصنيع المتقدم لأشباه الموصلات، وتصنيع الأنظمة الكهروميكانيكية الدقيقة، وتغليف الأجهزة.
حديثمنظف بلازما أشباه الموصلاتهو نظام كهروميكانيكي معقد يتكون من عدة أنظمة فرعية مهمة، يلعب كل منها دورًا محددًا في عملية التنظيف. يعد فهم هذه المكونات أمرًا ضروريًا للمهندسين المسؤولين عن تحديد هذا النوع من معدات فحص أشباه الموصلات وتشغيلها وصيانتها. يوفر الجدول التالي تفصيلاً تفصيليًا للمكونات الرئيسية وخصائصها الرئيسية.
| عنصر | وظيفة | معايير الاختيار الرئيسية |
| غرفة فراغ | يحيط ببيئة المعالجة ويحافظ على ظروف الفراغ لتوليد البلازما. | المادة (سبائك الألومنيوم مقابل الفولاذ المقاوم للصدأ)، الحجم، الهندسة الداخلية، الضغط الأساسي (عادةً 10^-5 تور). |
| شبكة إمداد الطاقة والمطابقة للترددات اللاسلكية | يولد ويسلم طاقة التردد اللاسلكي (عادةً 13.56 ميجاهرتز) لإنشاء البلازما والحفاظ عليها. | التردد (13.56 ميجاهرتز هو المعيار الصناعي)، خرج الطاقة، القدرة على مطابقة المعاوقة. |
| نظام توصيل الغاز | يتحكم وينظم تدفق غازات المعالجة (O2، Ar، H2، CF4) إلى الغرفة. | أجهزة التحكم في التدفق الشامل (MFCs)، ونقاء الغاز (عادة 99.999٪ أو أعلى)، وعدد خطوط الغاز. |
| نظام ضخ الفراغ | يقوم بإخلاء الغرفة إلى مستوى الفراغ المطلوب وإزالة المنتجات الثانوية للعملية. | نوع المضخة (ريشة دوارة + جزيئية توربينية)، سرعة الضخ، مستوى الفراغ النهائي. |
| تجميع القطب | الأزواج قوة الترددات اللاسلكية في البلازما؛ يمكن أن يكون اقتران بالسعة أو حثي. | هندسة الأقطاب الكهربائية (اللوحة المتوازية مقابل البلازما البعيدة)، المواد (الألومنيوم، السيليكون)، التبريد. |
| نظام التحكم بالضغط | يحافظ على ضغط العملية المستقر من خلال صمام الخانق وأجهزة استشعار الضغط. | نوع حساس الضغط (مانوميتر السعة، مقياس بيراني)، دقة التحكم، زمن الاستجابة. |
| نظام التحكم والمراقبة | يدمج جميع وظائف النظام ويراقب معلمات العملية؛ غالبًا ما يتضمن شاشة لمس HMI. | واجهة البرنامج، وتسجيل البيانات، وإدارة الوصفات، ووظائف الإنذار، والاتصال (SECS/GEM للأتمتة). |
يركز مصنعنا بشكل خاص على تكامل هذه المكونات وتحسينها. على سبيل المثال، فإن اختيار تردد التردد اللاسلكي له تأثيرات عميقة على كثافة البلازما والطاقة الأيونية. في حين أن 13.56 ميجاهرتز هو معيار الصناعة نظرًا لتصنيفه كنطاق تردد صناعي وعلمي وطبي (ISM)، فإن اختيار تكوين القطب الكهربائي يحدد ما إذا كانت الغرفة تعمل في وضع البلازما المباشرة أو وضع البلازما النهائية. ينتج نظام البلازما المباشرة (المقترن بالسعة) بلازما أكثر نشاطًا مناسبة للتنظيف الفيزيائي وتنشيط السطح، في حين أن النظام النهائي (المقترن حثيًا) يكون أكثر لطفًا ويتجنب تلف الأيونات، مما يجعله مثاليًا لأجهزة أشباه الموصلات الحساسة.
لتوصيف كامل أمنظف بلازما أشباه الموصلاتيجب أن يفهم المهندسون مجموعة من المواصفات الفنية التي تحدد قدرة التنظيف والإنتاجية والغلاف التشغيلي. تؤثر هذه المعلمات بشكل مباشر على نتائج العملية ويجب تقييمها بعناية عند اختيار هذا النوع من معدات فحص أشباه الموصلات. يقدم الجدول أدناه نظرة عامة تفصيلية على المواصفات المهمة لنظام منظف البلازما النموذجي لأشباه الموصلات.
| المعلمة | نطاق القيمة النموذجية | التأثير على الأداء |
| حجم الغرفة | 20 إلى 200 لتر | يحدد حجم الدفعة. تستوعب الغرف الأكبر ركائز أكبر أو رقائق أكثر لكل تشغيل. |
| خرج طاقة الترددات اللاسلكية | 50 واط إلى 10 كيلو واط | تتيح الطاقة الأعلى كثافة بلازما أعلى لتنظيف وإزالة الملوثات العنيدة بشكل أسرع. |
| تردد الترددات اللاسلكية | 13.56 ميجا هرتز أو 2.45 جيجا هرتز (الميكروويف) | 13.56 ميغاهيرتز هو المعيار؛ ينتج الميكروويف (2.45 جيجا هرتز) بلازما أكثر تأينًا للعمليات المتخصصة. |
| الضغط الأساسي | 10^-5 إلى 10^-6 تور | يقلل الضغط الأساسي المنخفض من تلوث الخلفية ويحسن نقاء العملية. |
| ضغط العملية | 50 إلى 500 متور | الضغط المنخفض ينتج المزيد من القصف الأيوني الاتجاهي. الضغط العالي يعزز التفاعلات الكيميائية. |
| التحكم في تدفق الغاز | 0 إلى 500 سم مكعب (قياسي سم مكعب/دقيقة) | يضمن التحكم الدقيق في التدفق تكوين الغاز القابل للتكرار ونتائج التنظيف. |
| توحيد درجة الحرارة | +/- 5 درجة مئوية عبر الركيزة | تضمن درجة الحرارة الموحدة تنظيفًا متسقًا لجميع أجزاء الركيزة. |
| توحيد البلازما | عادة +/- 5% الاختلاف عبر الغرفة | يضمن التوحيد الجيد أن جميع الركائز في الدفعة تتلقى نفس جرعة التنظيف. |
| وقت الدورة | من 2 إلى 20 دقيقة (الضخ لأسفل للتهوية) | يزيد وقت الدورة الأقصر من الإنتاجية؛ التوازن مع فعالية التنظيف هو المفتاح. |
هذه المواصفات ليست تعسفية. على سبيل المثال، يعد الضغط الأساسي البالغ 10^-5 تور ضروريًا لتقليل بخار الماء المتبقي والأكسجين في الحجرة قبل إدخال غاز المعالجة، مما يمنع التفاعلات غير المرغوب فيها. تردد الراديو 13.56 ميجا هرتز هو تردد ISM متفق عليه دوليًا، وقد تم اختياره لتجنب التداخل مع الاتصالات اللاسلكية. يجب الحفاظ على دقة التحكم في تدفق الغاز، والتي يتم تحقيقها عادةً باستخدام وحدات التحكم في تدفق الكتلة الحرارية، في حدود +/- 1% من نقطة التحديد لضمان إمكانية التكرار من دفعة إلى دفعة. في مصنعنا، نحافظ على معايير معايرة دقيقة ونقدم حزم تأهيل عملية مفصلة مع كل نظام، مما يضمن حصول عملائنا على البيانات التي يحتاجونها للتحقق من صحة عملياتهم.
قبل اعتماد تنظيف البلازما على نطاق واسع، اعتمد مصنعو أشباه الموصلات بشكل أساسي على طرق التنظيف الكيميائي الرطب. تتضمن هذه العمليات غمر الرقائق في سلسلة من الحمامات الكيميائية - وهي عادة خليط قوي من الأحماض والمؤكسدات مثل محلول "سمكة البيرانا" (حمض الكبريتيك وبيروكسيد الهيدروجين) أو محلول RCA النظيف (SC-1 وSC-2). على الرغم من فعاليته في العديد من التطبيقات، إلا أن التنظيف الرطب له قيود متأصلة تصبح مشكلة متزايدة مع تقلص أبعاد الجهاز. مع انتقال الصناعة من نطاق ميكرون إلى أقل من 100 نانومتر، أصبحت القيود المفروضة على التنظيف الرطب حرجة، وظهرت التقنيات المعتمدة على البلازما كبديل متفوق.
خذ بعين الاعتبار تجربة إحدى منشآت تعبئة أشباه الموصلات الكبرى التي كانت تعاني من فقدان العائد في عملية ربط الأسلاك الخاصة بها. كان خط التجميع يستخدم خطوة التنظيف الرطب لإعداد منصات السندات، ولكن ظل العائد أقل من 95%. كان السبب هو التلوث الجزئي: مواد التنظيف الكيميائية المتبقية والرطوبة المحبوسة تحت سطح وسادة الربط، مما يمنع توصيل سلك ذهبي موثوق به. وبعد تقييم العملية، استبدل الفريق الهندسي خطوة التنظيف الرطب بعملية تنظيف تعتمد على البلازما. وقفز العائد على الفور إلى 99.3%، وحافظ خط التعبئة والتغليف على هذا الأداء لأكثر من ثلاث سنوات. هذه ليست قصة معزولة. إنه يعكس تحولًا أساسيًا في الصناعة.
مزايا التنظيف بالبلازما على التنظيف الرطب عديدة وهامة:
1. لا توجد بقايا كيميائية.يعتمد التنظيف الرطب على مواد كيميائية يجب شطفها بعناية. الشطف غير الكامل يترك بقايا يمكن أن تتداخل مع العمليات اللاحقة، مما يسبب فشل الالتصاق والتآكل. التنظيف بالبلازما هو عملية جافة تنتج فقط منتجات ثانوية متطايرة (غازات) يتم ضخها بعيدًا دون ترك أي بقايا.
2. لا يوجد ضرر ميكانيكي.يمكن أن يؤدي التحريض الجسدي المطلوب في التنظيف الرطب إلى انهيار الهياكل الحساسة أو انفصالها. يعد هذا أمرًا بالغ الأهمية بشكل خاص بالنسبة للميزات ذات نسبة العرض إلى الارتفاع العالية في أجهزة MEMS وللهياكل الهشة مثل منصات السندات في العبوات المتقدمة. يتجنب التنظيف بالبلازما القوى الميكانيكية تمامًا.
3. عمل التنظيف الخواص.يعتمد التنظيف الرطب على المواد الكيميائية السائلة التي يجب أن تتدفق داخل وخارج ميزات السطح. يمكن أن يمنع التوتر السطحي للسوائل من الوصول إلى قاع الخنادق الضيقة. تكون الجذور التفاعلية في البلازما غازية، مما يسمح لها باختراق وتنظيف جميع الأسطح المكشوفة، بغض النظر عن شكلها الهندسي.
4. انخفاض درجة حرارة العملية.يتطلب التنظيف الرطب في كثير من الأحيان درجات حرارة مرتفعة لتحقيق معدلات التفاعل المطلوبة، والتي يمكن أن تضغط على المواد الحساسة وتتسبب في عدم تطابق التمدد الحراري. يمكن إجراء التنظيف بالبلازما في درجات حرارة قريبة من البيئة المحيطة، مما يحافظ على سلامة المواد التي يتم تنظيفها.
5. لا توجد نفايات خطرة.يجب معالجة المنتجات الثانوية الكيميائية للتنظيف الرطب والتخلص منها باعتبارها نفايات خطرة، مما يؤدي إلى تكاليف كبيرة للامتثال البيئي. لا ينتج عن التنظيف بالبلازما سوى منتجات ثانوية غازية، والتي يمكن فركها باستخدام أنظمة التخفيض القياسية.
6. نتائج متسقة ومتكررة.التحكم في معلمات البلازما، مثل الطاقة والضغط وتدفق الغاز، دقيق للغاية. مصممة بشكل جيدمنظف بلازما أشباه الموصلاتتنتج ظروفًا متطابقة لكل دفعة، مما يؤدي إلى إزالة الاختلاف من دفعة إلى أخرى الذي يؤثر على التنظيف الرطب.
7. تقليل خطوات العملية.يتطلب التنظيف الرطب عادةً خطوات عملية متعددة: الغمر في حمام التنظيف، والشطف، والتجفيف. التنظيف بالبلازما هو عملية بسيطة تتم في خطوة واحدة. وهذا يقلل من أثر المعدات، ووقت المعالجة، وتعامل المشغل.
إن تحول الصناعة إلى التنظيف بالبلازما ليس مجرد تفضيل تقني؛ إنه مطلب اقتصادي وجودة. مع استمرار تقلص أجهزة أشباه الموصلات وزيادة الطلب على تقنيات التعبئة والتغليف، ستتزايد الحاجة إلى طريقة تنظيف جافة وخالية من المخلفات والأضرار. إن منظف البلازما لأشباه الموصلات هو تقنية ناضجة مجربة تلبي هذه المتطلبات الصارمة.
أحد الأسئلة الأكثر شيوعًا من المهندسين الذين يقومون بتقييم أمنظف بلازما أشباه الموصلاتهو: ما الذي يمكن لهذه المعدات إزالته فعليًا؟ تعتمد الإجابة على نوع البلازما وغاز العملية المختار. يمكن أن يعالج التنظيف بالبلازما ثلاث فئات أساسية من التلوث، تتطلب كل منها أسلوبًا وكيمياء مختلفين. يعد فهم هذه الفئات أمرًا ضروريًا لتطوير العمليات واختيار المعدات. قام مصنعنا بتطوير مجموعة شاملة من حلول التنظيف بالبلازما، مع وصفات عملية محسنة لأنواع معينة من التلوث.
الفئة 1: التلوث العضوي.تتضمن هذه الفئة بقايا مقاوم الضوء وبصمات الأصابع والزيوت والشحوم والمواد الهيدروكربونية الأخرى التي يتم إدخالها أثناء معالجة أشباه الموصلات. غالبًا ما توجد هذه الملوثات كأغشية رقيقة وغير مرئية يمكن أن تتداخل مع الترسبات أو الترابطات اللاحقة. النهج القياسي لإزالة العضوية هو بلازما الأكسجين. تتفاعل جذور الأكسجين التفاعلية مع الكربون والهيدروجين الموجودين في المادة العضوية، لتشكل ثاني أكسيد الكربون المتطاير وبخار الماء الذي يتم إخلاءه. تعمل البلازما كعملية "احتراق" عالية الكفاءة وغير مدمرة عند درجة حرارة منخفضة. بالنسبة للمخلفات العضوية العنيدة بشكل خاص، يمكن استخدام خليط من الأكسجين مع الأرجون أو الهيدروجين لتعزيز التفاعل الكيميائي.
الفئة الثانية: التلوث غير العضوي.تتضمن هذه الفئة الأكاسيد الأصلية (ثاني أكسيد السيليكون، وأكسيد الألومنيوم)، وأكاسيد المعادن، والمخلفات غير العضوية الأخرى. عادةً ما تتم إزالة هذه الملوثات باستخدام بلازما مختزلة. النهج الشائع هو بلازما الهيدروجين والأرجون، حيث تعمل جذور الهيدروجين على تقليل أكسيد المعدن مرة أخرى إلى المعدن النقي، مما يؤدي إلى إزالة طبقة الأكسيد بشكل فعال. وبدلاً من ذلك، يمكن استخدام البلازما المعتمدة على الفلور (باستخدام CF4 أو SF6) لحفر الأكاسيد، ولكن يجب أن يتم ذلك بحذر لأن الفلور عدواني ويمكن أن يلحق الضرر بالمادة الأساسية. يجب معايرة اختيار خليط الغاز ومعلمات العملية بعناية لإزالة الأكسيد دون تغيير سطح الركيزة. بالنسبة للأكاسيد، تقوم البلازما باختزال الأكسيد إلى حالته المعدنية، وإزالة الطبقة وتنشيط السطح للالتصاق.
الفئة 3: التلوث بالجسيمات.تشمل هذه الفئة جزيئات الغبار المجهرية والرقائق المعدنية والجسيمات الأخرى التي تستقر على السطح. يمكن أن تسبب هذه العيوب في العمليات اللاحقة ويمكن أن تكون مصادر للتسرب الكهربائي. تتم إزالة الجسيمات من خلال الرش الفيزيائي باستخدام بلازما الأرجون. تضرب أيونات الأرجون السطح بطاقة كافية لإزاحة الجزيئات، والتي يتم بعد ذلك نقلها بعيدًا بواسطة نظام الفراغ. هذه عملية تنظيف فيزيائية بحتة وهي فعالة في إزالة الجزيئات ذات الأحجام المختلفة. ومع ذلك، يجب تطبيقه بالطاقة المناسبة لتجنب إتلاف السطح أو ميزات الجهاز.
يوفر الجدول التالي خريطة أكثر تفصيلاً لأنواع التلوث لكيمياء البلازما المناسبة.
| نوع التلوث | المصادر المشتركة | كيمياء البلازما | آلية التنظيف |
| بقايا مقاومة للضوء | عمليات الطباعة الحجرية والحفر والتجريد | بلازما الأكسجين (O2) بمساعدة الأرجون | الأكسدة الكيميائية: O* + CxHy → CO2 + H2O |
| الأكسيد الأصلي (SiO2) | التعرض للهواء أثناء المناولة والتجهيز | بلازما الهيدروجين والأرجون (H2/Ar) | الاختزال الكيميائي: H* + SiO2 → Si + H2O |
| أكاسيد المعادن (Al2O3، CuO) | الأكسدة أثناء المعالجة، وخاصة في درجات الحرارة المرتفعة | بلازما الهيدروجين (H2) مع حامل الأرجون | الاختزال الكيميائي: H* + MO → M + H2O |
| بصمات الأصابع والزيوت والشحوم | التعامل من قبل المشغلين والتخزين | بلازما الأكسجين مع الفلور النظيف | الأكسدة الكيميائية والتطاير |
| الجسيمات (الغبار، برادة المعادن) | البيئة المحيطة، وتآكل المعدات | الأرجون الاخرق البلازما | القصف الجسدي: Ar+ + الجسيمات → الطرد |
| بقايا الفلوروكربون | النقش بالبلازما بغازات CF4 أو SF6 | بلازما الأكسجين مع Ar | الأكسدة الكيميائية لفيلم الفلوروكربون |
يوفر مصنعنا خدمة شاملة لتطوير العمليات، مما يساعد العملاء على تحسين وصفات التنظيف بالبلازما الخاصة بهم لمواجهة تحديات التلوث الخاصة بهم. نحن نحتفظ بقاعدة بيانات للعمليات القائمة لمئات من الركائز والملوثات، ويمكن لفريقنا الفني تصميم وصفات مخصصة لتطبيقات فريدة. وهذا يضمن أن منظف البلازما أشباه الموصلات الخاص بك يقدم الأداء الأمثل لمتطلبات التصنيع المحددة الخاصة بك.
في حين أن تنظيف بلازما أشباه الموصلات ضروري لتصنيع الرقائق، إلا أن تأثيره على مرحلة التعبئة والتغليف يكون أكثر عمقًا. التعبئة والتغليف - عملية ربط قالب أشباه الموصلات بالعالم الخارجي وتوفير الحماية الميكانيكية والبيئية - تتضمن سلسلة من الخطوات الحاسمة: ربط القالب، وربط الأسلاك، والتغليف، وتشكيل الرصاص. تتطلب كل خطوة من هذه الخطوات أسطحًا نظيفة ونشطة كيميائيًا لضمان اتصالات قوية وموثوقة. تعد الملوثات في مرحلة التعبئة والتغليف مصدرًا رئيسيًا لفقدان الإنتاج وفشل الحقول، وقد أثبت التنظيف بالبلازما أنه الطريقة الأكثر فعالية للتخلص منها.
لفهم تأثير تنظيف البلازما على إنتاجية التغليف، فكر في عملية ربط الأسلاك. يعد ربط الأسلاك تقنية ناضجة، لكنها تظل الطريقة السائدة لإجراء التوصيلات الكهربائية بين القالب وإطار الرصاص. تستخدم العملية طاقة الموجات فوق الصوتية والحرارة والضغط لتشكيل لحام بين سلك ذهبي أو نحاسي ووسادة الربط الموجودة على القالب. لكي يتم تكوين رابطة موثوقة، يجب أن يكون سطح وسادة الرابطة خاليًا من التلوث العضوي والأكاسيد والجسيمات. تعمل هذه الملوثات كحاجز، مما يمنع الاتصال الحميم بين المعدن والمعدن المطلوب للحصول على لحام قوي. والنتيجة هي رابطة ضعيفة يمكن أن تفشل أثناء المعالجة اللاحقة أو أثناء عمر المنتج.
في خط تجميع أشباه الموصلات النموذجي، قد تحتوي مجموعة القالب على أسطح وسادة ربط ملوثة بمخلفات من منشار التقطيع أو التخزين أو المناولة. قد يكون العائد الأولي للسندات السلكية 95%، مما يعني أن 5% من السندات ضعيفة أو غير لاصقة. يُترجم هذا مباشرة إلى خردة: كل رابطة ضعيفة تتطلب إعادة صياغة أو تؤدي إلى قالب مكسور. الآن تخيل تأثير خطوة التنظيف بالبلازما، والتي يتم تطبيقها مباشرة قبل ربط الأسلاك. تزيل البلازما البقايا العضوية، وتقلل من الأكسيد الأصلي، وتنشط كيميائيًا سطح وسادة الرابطة، مما يجعلها شديدة الاستجابة للترابط. يزداد العائد على الدفعة المنظفة بالبلازما إلى 99.5%، مما يقلل من معدل فشل السندات بنسبة 90%. هذه ليست حسابات نظرية. إنها نتيجة واقعية تحققها العديد من خطوط التعبئة والتغليف.
تشمل عمليات التغليف الأخرى التي تستفيد بشكل كبير من التنظيف بالبلازما ما يلي:
يمكن قياس تأثير تنظيف البلازما على إنتاجية التغليف. يوضح الجدول التالي التحسينات النموذجية التي تمت ملاحظتها في خطوط التعبئة والتغليف بعد إدخال خطوة تنظيف البلازما في تدفق العملية.
| عملية التغليف | العائد قبل تنظيف البلازما | العائد بعد تنظيف البلازما | تحسين العائد |
| ربط الأسلاك (رابطة الكرة الذهبية) | 94-96% | 99-99.5% | 3-5% |
| إرفاق القالب (الرابطة اللاصقة) | 92-94% | 98.5-99.5% | 4-6% |
| نقص الملء (التدفق الخالي من الفراغ) | 88-92% | 97-98.5% | 6-8% |
| صب (التصاق) | 90-93% | 97-98% | 4-6% |
تم تصميم أنظمة منظف البلازما لأشباه الموصلات الخاصة بنا مع وضع تطبيقات التعبئة والتغليف في الاعتبار، حيث تقدم ميزات مثل تباعد الأقطاب الكهربائية القابلة للتعديل، وقدرات معالجة الدفعات، والتكامل مع أنظمة المعالجة الآلية. نحن ندرك أنه في البيئة ذات الحجم الكبير لتغليف أشباه الموصلات، فإن الموثوقية والتكرار أمر غير قابل للتفاوض. توفر معداتنا الأداء المتسق اللازم لزيادة الإنتاجية وتقليل النفايات.
اختيار المناسبمنظف بلازما أشباه الموصلاتلتطبيق معين هو قرار حاسم يتطلب تقييما منظما للمتطلبات الفنية والقيود التشغيلية. يتضمن الاختيار موازنة عوامل مثل فعالية التنظيف والإنتاجية والتكلفة والتوافق مع العمليات الحالية. يعد منظف البلازما لأشباه الموصلات استثمارًا رأسماليًا كبيرًا، واختيار النظام الخاطئ يمكن أن يؤدي إلى أداء دون المستوى الأمثل وإهدار النفقات. قام مصنعنا بتطوير إطار اختيار منظم لمساعدة العملاء على التنقل في هذه العملية واختيار النظام الذي يتوافق على النحو الأمثل مع احتياجاتهم.
الخطوة 1: تحديد المادة الملوثة المراد إزالتها.الخطوة الأولى هي تحديد نوع التلوث الذي يجب إزالته. هل هو عضوي (مقاوم للضوء، زيت)، أم غير عضوي (أكسيد)، أم جسيمي؟ تتطلب الملوثات المختلفة كيمياء البلازما وظروف المعالجة المختلفة. على سبيل المثال، بلازما الأكسجين فعالة لإزالة المواد العضوية، في حين أن بلازما الهيدروجين مطلوبة لإزالة الأكسيد. يجب أن يدعم اختيار منظف البلازما لأشباه الموصلات كيمياء الغاز المطلوبة.
الخطوة 2: توصيف الركيزة.تعتبر مادة الركيزة والهندسة من عوامل الاختيار الحاسمة. ما هي المادة؟ هل هو السيليكون أم زرنيخيد الغاليوم أم السيراميك؟ يمكن أن تكون المادة حساسة لظروف بلازما معينة. على سبيل المثال، بعض المواد تكون عرضة للتلف الناتج عن القصف الأيوني وتتطلب بلازما "ناعمة" (تكوين البلازما النهائي). الهندسة مهمة أيضًا: هل تحتوي الركيزة على هياكل هشة قد تتضرر بسبب القصف المادي؟ هل يحتوي على ميزات ذات نسبة عرض إلى ارتفاع عالية تتطلب تنظيفًا متناحيًا؟ ستحدد الإجابات على هذه الأسئلة تكوين القطب المطلوب وكثافة الطاقة.
الخطوة 3: تقييم متطلبات الإنتاجية.كم عدد الركائز التي يجب تنظيفها في الساعة؟ يحدد هذا حجم الغرفة المطلوبة والتكوين الدفعي أو المضمن. بالنسبة للإنتاج بكميات كبيرة، يفضل وجود غرفة أكبر يمكنها استيعاب مجموعة من الركائز. بالنسبة للبحث والتطوير، تكون الغرفة الأصغر ذات التحول السريع أكثر ملاءمة. يجب أن يكون وقت دورة منظف البلازما لأشباه الموصلات (بما في ذلك الضخ والمعالجة والتهوية) مطابقًا للوقت الإجمالي للإنتاج.
الخطوة 4: تقييم بيئة غرف الأبحاث.يتم التحكم بشكل كبير في بيئة تصنيع أشباه الموصلات. يجب أن يتوافق منظف البلازما لأشباه الموصلات مع مواصفات غرف الأبحاث، بما في ذلك فئة النظافة والتهوية والتوافق الكهرومغناطيسي. يجب أيضًا مراعاة مساحة المعدات والمساحة الأرضية المتاحة.
الخطوة 5: تقييم إمدادات الغاز والحد منه.يتطلب منظف البلازما لأشباه الموصلات إمدادًا بغازات المعالجة عالية النقاء ووسيلة لتقليل (معالجة آمنة) لغازات العادم. يجب أن يكون نظام إمداد الغاز قادرًا على توصيل الغازات المطلوبة بمعدل التدفق والنقاء الصحيحين. يجب تصميم نظام التخفيض للتعامل مع المنتجات الثانوية المحددة الناتجة عن عملية تنظيف البلازما (على سبيل المثال، المركبات العضوية المتطايرة، ومركبات الفلور).
الخطوة 6: النظر في الأتمتة والتكامل.في منشأة تصنيع أشباه الموصلات الحديثة، نادرًا ما يكون منظف البلازما لأشباه الموصلات أداة قائمة بذاتها. وعادةً ما يتم دمجه في خط إنتاج آلي. يجب أن يكون النظام قادرًا على التفاعل مع أنظمة التشغيل الآلي والتحكم في المصنع، عادةً من خلال بروتوكول SECS/GEM (معيار اتصالات المعدات SEMI/نموذج المعدات العامة).
يلخص الجدول التالي عوامل القرار الرئيسية والأسئلة التي يجب الإجابة عليها في كل مرحلة من مراحل عملية الاختيار.
| عامل الاختيار | أسئلة لطرحها |
| نوع التلوث | ما هي المواد التي يجب إزالتها؟ (عضوي، أكسيد، جزيئات؟) |
| خصائص الركيزة | ما هي المادة؟ هل هي هشة؟ هل يحتوي على ميزات ذات نسبة عرض إلى ارتفاع عالية؟ |
| متطلبات الإنتاجية | كم عدد الركائز في الساعة التي يجب معالجتها؟ |
| بيئة غرف الأبحاث | ما هي فئة غرف الأبحاث؟ ما هي المساحة الأرضية المتوفرة؟ |
| إمدادات الغاز والحد منه | ما هي الغازات العملية المطلوبة؟ كيف سيتم تخفيف غازات العادم؟ |
| الأتمتة والتكامل | هل يحتاج النظام إلى التكامل مع أتمتة المصنع (SECS/GEM)؟ |
الفريق الفني الخاص بمصنعنا متاح للمساعدة في عملية الاختيار، وتوفير البيانات الفنية التفصيلية، وعرض العملية، وتحليل التكلفة والعائد. نحن ندرك أن كل تطبيق فريد من نوعه، ونحن ملتزمون بمساعدة عملائنا على اختيار منظف البلازما شبه الموصل الذي يوفر حل التنظيف الأكثر فعالية وكفاءة لتلبية احتياجاتهم الخاصة.
السؤال 1: هل سيؤدي التنظيف بالبلازما إلى إتلاف سطح رقائق أو أجهزتي شبه الموصلة؟
الإجابة: عند التشغيل باستخدام معلمات العملية الصحيحة، يكون التنظيف بالبلازما عملية لطيفة وغير مدمرة. العوامل الرئيسية هي مستوى طاقة التردد اللاسلكي، وضغط العملية، واختيار غاز العملية. تنتج أنظمة البلازما المباشرة (المقترنة بالسعة) بلازما ذات طاقة أيونية أعلى، والتي يمكن استخدامها للتنظيف القوي أو تنشيط السطح. بالنسبة للمواد الحساسة، يمكن استخدام نظام البلازما النهائي (حيث يتم إنشاء البلازما عن بعد ويتم نقل الجذور المحايدة إلى الرقاقة) لتجنب أضرار القصف الأيوني. نحن نقدم خدمة شاملة لتطوير العمليات للتأكد من أن وصفة التنظيف بالبلازما الخاصة بك لا تلحق الضرر بالركيزة.
السؤال 2: ما الفرق بين بلازما الأكسجين وتنظيف بلازما الأرجون؟
الجواب: يعتمد تنظيف بلازما الأكسجين بشكل أساسي على التفاعلات الكيميائية. تعمل جذور الأكسجين التفاعلية على أكسدة الملوثات العضوية، وتحولها إلى ثاني أكسيد الكربون المتطاير وبخار الماء. يعد تنظيف بلازما الأرجون في المقام الأول عملية فيزيائية: حيث تقصف أيونات الأرجون السطح فعليًا، وتطرد الجزيئات وتتناثر الطبقات الرقيقة فعليًا. تعتبر بلازما الأكسجين مثالية لإزالة المخلفات العضوية، بينما تستخدم بلازما الأرجون لتنشيط السطح ولإزالة الجزيئات غير المرتبطة كيميائيًا. تستخدم العديد من عمليات التنظيف بالبلازما مزيجًا من الأكسجين والأرجون للجمع بين عملية التنظيف الكيميائية والفيزيائية.
السؤال 3: ما هو وقت دورة العملية النموذجي لمنظف البلازما شبه الموصل؟
الإجابة: تتراوح مدة دورة عملية التنظيف بالبلازما النموذجية بين 5 و20 دقيقة. يتضمن ذلك وقت الضخ (لتحقيق الفراغ)، ووقت العملية (خطوة تنظيف البلازما)، ووقت التنفيس (لإعادة الغرفة إلى الضغط الجوي). يعتمد وقت الدورة الفعلي على حجم الغرفة، وسرعة مضخة التفريغ، ووقت التنظيف المطلوب. تم تصميم أنظمة منظف البلازما لأشباه الموصلات في مصنعنا من أجل الضخ السريع والمعالجة الفعالة، مع أوقات دورة نموذجية تتراوح من 8 إلى 12 دقيقة لتطبيقات الدفعات القياسية.
السؤال 4: هل يمكن استخدام منظف البلازما شبه الموصل لتنظيف الأجهزة والعبوات المجمعة؟
الإجابة: نعم، يُستخدم التنظيف بالبلازما على نطاق واسع لتنظيف الأجهزة والعبوات المجمعة. يتم إجراء ذلك غالبًا قبل القولبة أو التغليف لإزالة الملوثات وتحسين الالتصاق. يمكن لمعالجة البلازما أن تنظف بشكل فعال أسطح المجموعة بأكملها، بما في ذلك القالب، وروابط الأسلاك، وإطارات الرصاص، دون التسبب في تلف المكونات الحساسة. يجب توخي الحذر لتحديد معلمات العملية الصحيحة لتجنب أي تأثير على أداء الجهاز المجمع.
السؤال 5: لماذا يعد التردد 13.56 ميجاهرتز هو تردد الترددات اللاسلكية الأكثر شيوعًا لتنظيف البلازما؟
الإجابة: التردد 13.56 ميجاهرتز هو نطاق تردد صناعي وعلمي وطبي (ISM) معترف به دوليًا. وهذا يعني أن المعدات التي تعمل على هذا التردد غير مطلوبة للترخيص ولن تتداخل مع الاتصالات اللاسلكية. وهذا التخصيص يجعل 13,56 ميجا هرتز معيارًا عمليًا لمعدات معالجة البلازما. تُستخدم ترددات ISM الأخرى، مثل 2.45 جيجا هرتز (الميكروويف)، أيضًا لتطبيقات البلازما المتخصصة، ولكن 13.56 ميجا هرتز هو المعيار الأكثر استخدامًا على نطاق واسع.
شنتشن CKD التكنولوجيا المحدودة,تأسست في عام 2010 ويقع مقرها الرئيسي في قلب مركز الابتكار التكنولوجي في الصين، وهي المورد الرئيسي لمعدات التوزيع الدقيقة وتغليف أشباه الموصلات، بما في ذلك معدات فحص أشباه الموصلات المتقدمة. بفضل المخزون الشامل الذي يشمل العديد من العلامات التجارية والموديلات، ومخزونًا وافرًا من جميع أنواع الملحقات، فإننا نضمن إنتاجًا مستقرًا وموثوقًا ومستمرًا لعملائنا. يقدم فريقنا من المهندسين المحترفين حلولاً متكاملة، ويضمن دعمنا المحلي في سنغافورة وماليزيا وفيتنام وتايلاند حصولك دائمًا على ضمان فني وجودة لإنتاجك. مسترشدة بالقيم الأساسية المتمثلة في "الدقة والاستقرار والكفاءة"، قدمت CKD ترقيات تصنيع ذكية لمئات الشركات في جميع أنحاء العالم، وحصلت على اعتراف واسع النطاق وسمعة راسخة في الصناعة.
المنظف بلازما أشباه الموصلاتيعد عنصرًا حاسمًا في تصنيع وتعبئة أشباه الموصلات الحديثة. من خلال تسخير الخصائص الفريدة للبلازما - الحالة الرابعة للمادة - فإنها توفر طريقة جافة وخالية من البقايا والأضرار لإزالة التلوث العضوي، وتقليل الأكاسيد الأصلية، وتنظيف الأسطح. تم بناء هذه التقنية على أساس من الهندسة الدقيقة: تعمل غرفة التفريغ، وإمدادات طاقة التردد اللاسلكي، ونظام توصيل الغاز، وإلكترونيات التحكم جميعها بشكل متضافر لإنشاء بيئة بلازما يمكن التحكم فيها. كما اكتشفنا، فإن المواصفات الفنية الرئيسية - الضغط الأساسي، وطاقة التردد اللاسلكي، والتحكم في تدفق الغاز - تحدد بشكل مباشر أداء النظام وقدرات التنظيف. إن منظف البلازما لأشباه الموصلات ليس مجرد قطعة من المعدات؛ إنه عامل التمكين الأساسي لتصنيع أشباه الموصلات عالية الإنتاجية، وتصنيع الأنظمة الكهروميكانيكية الدقيقة، والتعبئة المتقدمة، مما يوفر نظافة السطح التي تعد الشرط الأساسي لكل خطوة عملية لاحقة.
نحن ندعوك لمعرفة المزيد حول كيفية دعم CKD لمتطلبات تصنيع أشباه الموصلات لديك. فريقنا من المهندسين ذوي الخبرة على استعداد لمناقشة احتياجاتك الخاصة وإظهار كيف يمكن لمعدات فحص أشباه الموصلات لدينا أن تندمج بسلاسة في خط الإنتاج الخاص بك. اتصل بنا للحصول على استشارة مجانية أو لتحديد موعد لعرض توضيحي في منشأتنا. اتصل بـ Shenzhen CKD Technology Co., Ltd. اليوملاكتشاف مجموعتنا الشاملة من حلول تصنيع وفحص أشباه الموصلات.
-
